如何用较少的钱打造2007高端智能会议室

2007/9/30 22:08:45

我们都知道：一个会议室，对外代表着每一个企业或单位的形象，好的会议室有助于增强企业的美誉度和信任感；对内则承担着企业或单位的日常任务传达、思想贯彻的作用。会议室跟办公室一样，使用频率越来越高，在我们日常生活中扮演着至关重要的角色。

然而，很多需要做会议室工程的工程商和用户，都对目前市场上五花八门的设备感到束手无策。要么是一大堆名牌电子设备用上百万的金钱堆砌在一起，不仅铺张浪费，而且造价太高；要么是一味采用廉价的设备，钱是省了，但效果也省了，一会儿话筒不出声，一会儿设备不受控，一会儿画面没有图像，结果是事倍功半；更有甚者，花了高价钱却做了一套“大病没有，小病不断”的会议系统。

正是有感于此，我们技术应用部提出：如何用较少钱打造2007高端智能会议室。

什么是智能会议室?智能会议室分为两大部分：一个是中控系统，通过触摸屏式的智能中控控制整个会议室的设备，达到集中控制所有会议设备的目的；另一个是会议系统，通过手拉手的发言单元，实现日常会议，还可以配置摄像机，进行摄像跟踪，实时把发言者的声音和头像通过音箱和投影机传遍整个会议室。

既要打造高端智能会议室，又要较大限度地节省开支，我们经过谨小慎微的考虑和实践，提出了以下一个整体解决方案：

智能中控系统设备的选择

智能中控系统我们采用了国内知名的专业制造商CREATTIVE（捷控）的全系列产品。该系统采用5.7” 无线彩色触摸屏XP1700和高端可编程智能中央主机CPLM控制厅内的所有电子设备，包括控制投影机、等离子、液晶显示器开关、电动屏幕升降、影音（DVD、VCD）设备、信号切换、灯光控制等。无线彩色触摸屏XP1700具备简单明确的中文操作界面，让您只需用手轻轻点击触摸屏上相应的控制按钮，可编程智能中央主机CPLM就会自动帮你实现你所想做的功能。采用CPLM智能可编程中央控制系统大大简化了会议室的操作过程。使得会议室所有电子设备通过质量可靠、技术先进的CREATIVE（捷控）中控系统的控制，从而变得生动起来。

图1、智能可编程中控CPLM

CPLM采用新32位SAMSUNG ARM内嵌式微处理器，包括：8路独立可编程RS-232控制接口，8路独立可编程IR红外发射凤凰插口， 8路数字I/0输入输出控制口， 8路弱电继电器控制接口， 3路CRE-NET控制总线，内嵌智能红外学习功能模块，尤其突出的是它的全球独家可实现电力载波通讯功能(控制信号直接通过电源线传输，无需任何布线)，具备行业技术发展应用的前瞻性，以确保本系统在未来五年的技术占先，较大限度的保证系统良好的更新升级、扩展能力。值得一提的是：CREATIVE高端中控主机编程软件和CREATIVE彩色无线触摸屏编程软件都是绿色免安装软件,即开即用。捷控遍布全国各地的分公司都提供定期专业培训，就算一无所知的门外汉，经过系统学习后，很快就会让人刮目相看。

触摸屏、接收器设备

XP1700采用5.7英寸320X240分辨率的液晶彩色触摸屏，，它内置4500毫安锂电电池,正常待机时间为7天168小时，连续使用时间长达12小时。CPLMRF则采用无线RF传输，射频频率433Mhz，无方向性，可穿透，控制距离>70米。

图2、无线彩色触摸屏XP1700和无线接收器CPLMRF

会议系统方面，我们采用了Hamiltom（哈顿）会议系统，Hamiltom会议系统自推出以来，受到无数的好评。也曾应用在许多大型的会议上，如2003年的新亚欧大陆桥区域经济合作国际研讨会、2004年的ACD亚洲合作与发展高层研究会、中日韩三方委员会第一次会议、亚洲合作对话第三次外长会议、北京钓鱼台国宾馆新闻发布厅、包头市第十二届人大代表大会第二次会议等等，在这些会议上，该会议系统不但赢得经销商的赞赏，而且有关的领导也给以了充分肯定。

Hamiltom会议系统还广泛应用在许多政府单位的会议室、会议厅中，全国许多省市政府机关会议室都有该会议系统的设备。

以一个会议室较常见的20个席位为例，我们可以列出以下会议系统清单：
中央处理主机：M320 1台

主席单元：C320 1台

代表单元：D320 19台

高速云台摄像机：TV320 1台

摄像控制键盘：W320 1台

视频控制软件模块：A320 1套

M320央主机具有4路视频信号输入端，至多可以连接4台高速云台摄像机或者其他视频信号(如VCD/DVD/录像机)及多组云台摄像机混合连接。具有1路视频输出端，可以直接连接大屏幕显示器(或投影仪)及监视器。系统采用RS-485通讯协议，使得控制信号的传输距离大大提高，性能更加稳定、速度更加快捷。

TV320高速云台摄像机设计目的之一就是节约时间，摄像机具有的自动光学变焦和电子变焦功能迅速将影像调至优佳。其内置高速预置云台及解码器，只需简单地拧入并锁紧即完成固定。系统采用RS-485通讯协议，使得控制信号的传输距离大大提高，选用直流电机,低速运行平稳 64个预置点及自动巡航监视，性能更加稳定、转动速度更加快捷，使这个系列的摄像机成为室内专业的会议监视设备的理想之选。

320摄像跟踪系统,集会议讨论,视像跟踪功能于一体,既可以接入电脑,操作员在相应的软件帮助下轻松自如对会场的安装调整,预置位设置及对会议全过程进行实施监控,包括话筒管理,代表签到和数据显示等。

1.无限制讨论模式:可以同时打开任意单元数,即同时打开的单元数量不受限制,摄像机始终跟踪最后打开的单元.可通过PC或主机面板设置。

2.数量限制模式:可以同时打开的单元数受到限制,只能同时打开1个/3个/6个单元,可选其一,摄像机始终跟踪最后打开的单元,可通过PC功主机面板设置。

3.先进先出模式:可以同时打开的单元数受到限制,只能同时打开1个/3个/6个单元,可选其一,摄像机始终跟踪最后打开的单元,该模式下,是真正意义上的数字式先进先出,并非传统模拟系统的“伪先进先出模式”，也就是当发言个数达到后,有新的单元继续审请发言时,系统将关闭先发言的单元,并非模拟系统的全部关闭,使用方便灵活,可通过PC或主机面板设置。

4.系统内置了标准的VGR转TV功能:可将PC内容切换至电视机或投影机等显示设备

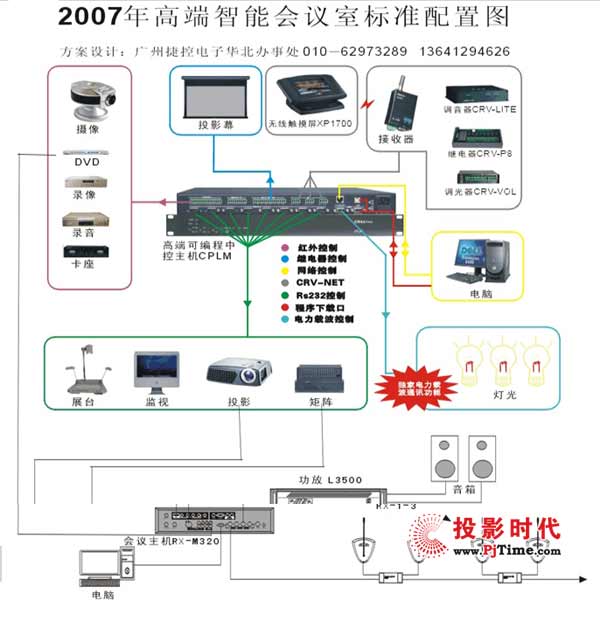

下面就是高端智能会议室整套系统设备配置原理图:

该配置图也可以作为实际工程中，进行设备连接时参考使用

图中涉及到的诸如功放、音响、投影、展台、电脑和DVD以及卡座等设备，在电脑电器城里，我们可以尽情挑选自己喜欢的品牌和设备型号，价格适中即可。

一些特殊设备：矩阵切换器、电源管理器、调光器、调音器这些作为智能可编程中控系统的配套产品，CREATTIVE（捷控）都有成熟完整的产品体系提供给工程商或用户选择，我们提倡的原则是：实用即可。
如此完整的高端智能会议室，整体造价却远远不到20W，与常规的普通会议室造价基本持平，而其性能和功能不但没有逊色于所谓的顶级豪华型会议室，在实用性上更是体现出它不可超越的优势。
